SmartCor-S384

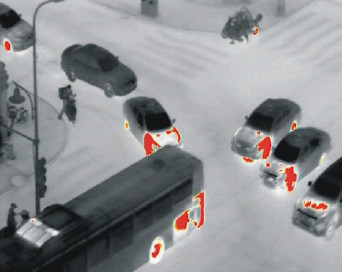

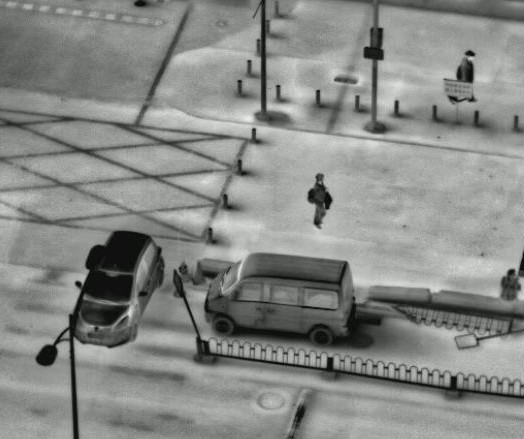

SmartCor-S384具有高灵敏度,连续数字变焦和WDR图像处理功能,可提供高质量的热图像视频。多种红外镜头和扩展板选择可用于增强其功能。 SmartCor-S384采用有挡片成像技术,提供更为出色的实时视频。且640和384的机械和电气功能相同,在使用不同的热像集成时可以直接相互兼容使其非常适用于热应用和热集成,如无人机,手持式热成像仪,热成像夜视系统,驾驶视觉增强,安全和监视等。

■ 体积小 38 x 38 x 28.5mm
■ 重量轻 <60g
■ 瞬时开机<2秒
■ 先进的WDR宽动态图像处理技术
■ 数字连续变焦
■ 可调的瞄准线光标
■ 持续无干扰的实时图像
■ 支持图形文字上传
■ 多钟镜头可选,可定制
■ IPC&TNV扩展板可选
探测器数据
探测器类型非制冷型微测辐射热计(氧化钒探测器)
探测器像素384 x 288 像素
像元间距17μm
工作波段8~14μm
帧频50|60Hz
图像性能
FFC持续时间<0.5s
非均匀校正<自动|手动,NUC间隔时间可调
热灵敏度(NETD)氧化钒探测器<40mk
开机时间<3秒
电子变焦连续变焦(50~400); 2倍 & 4倍( RS232命令控制)

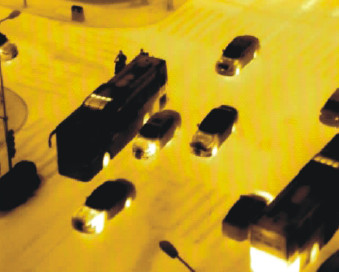

图像控制图形模式(AGC)、数字变焦、伪彩色或黑白色、对比度、亮度、锐度、系统设置
图像模式前景增强&后景增强(WDR宽动态),手动
图形文字支持
十字光标2种或多种十字分化光标,可调节
视频输出伪彩模拟视频输出&数字视频输出(BT.656)
物理特性
重量 (不带镜头和后盖)<60g
尺寸 (不带镜头和后盖)38 x 38 x 28.5 mm
固定孔8 个M2 X 4, UNC ¼”-20(可选)
环境数据
工作温度-40℃ 至 +60℃
存储温度-50℃ 至 +70℃
湿度5% ~ 95%非冷凝
冲击650g冲击脉波; 带有11ms 齿形波
振动5.6g , 3轴 , 每轴8小时
热冲击5°/分钟
包装
标准红外热像机芯,连接线,使用手册,保修卡
选配红外镜头
主板
主电气接口50-pin 输出 | 20-pin 输出
通讯控制UART|RS232  LVCMOS +2.5V-3.3V (20-pin RS485&RS422可选)
工作电压VDC: +2.8V ~ 5.5V (典型工作电压 +3.7V)
功耗<0.7W
模拟输出PAL(标准),NTSC(可选)
数字输出BT.656(标准) , LVDS和CMOS(可选)
IPC板
尺寸38*38mm
工作电压VDC: +12V
视频输出网络输出(支持Web设置),CVBS模拟输出
通讯控制RS485
支持(可选)自动对焦,Wi-Fi,存储(SD卡)
采购要求与匹配的SmartCor384一起指定
TNV板
尺寸38*38mm
工作电压VDC: +2.8~5.5V | +6-36V
视频输出2路模拟视频, 1路BT.656数字视频
通讯控制RS232 (RS422|RS485 可选)
支持(可选)自动对焦,Wi-Fi,存储(SD卡)
采购要求与匹配的SmartCor384一起指定
