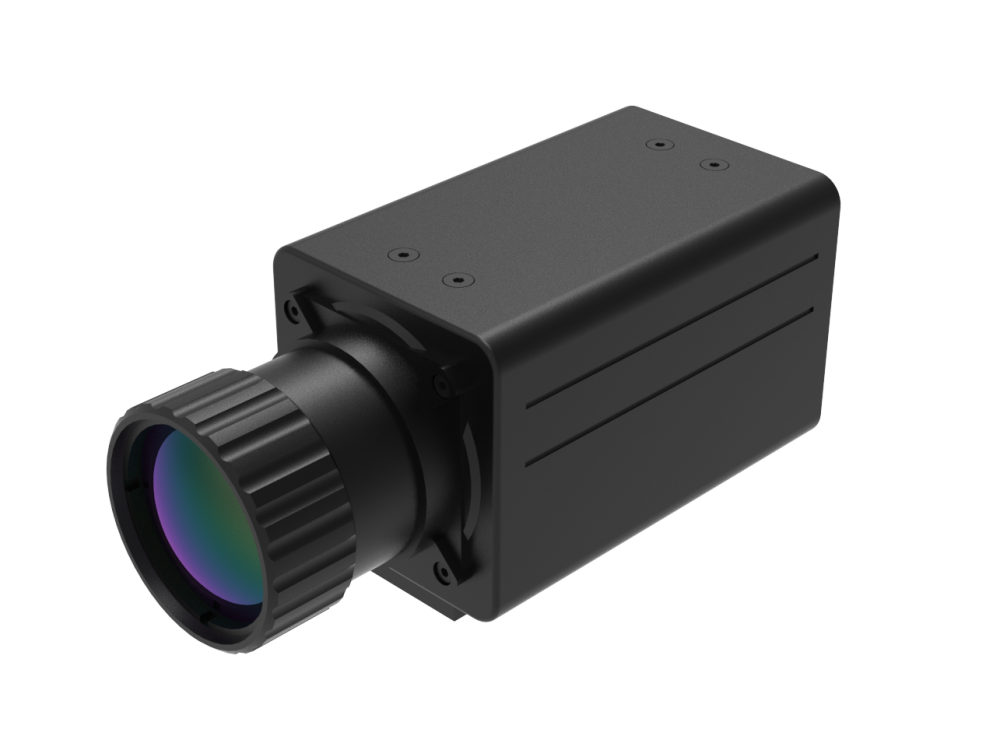

INVxTS1xULxx系列网络是测温精度高达±1.5℃的红外热成像仪，主要由384x288/640x512 17μm/12μm红外机芯组件、光学镜头及测温 专用SDK开发包组成，将物体发出的不可见红外热辐射转化为肉眼可见的温度数据和红外热感图，实现无辐射、非接触和远距离、大范围实时精确测温，同时结合设备的软件系统可对测温对象的温度信息进行数据可视化展示，实现设备维护、故障检测、工业过程控制、检疫等多种功能。
■ 探测器灵敏度高，支持画质调节，支持多模式下快门校正；
■ 广泛支持各类网络视频协议，RTSP、ONVIF、GB/T28181等协议；
■ 支持一路实时H.264 码流以及一路实时温度数据流输出；
■ Windows/Linux端SDK，轻松实现视频流解析及温度测量；
■ 多种相机镜头可选6mm、9mm、13mm、19mm、25mm等
产品型号 | INV3TS17UL13 INV3TS17UL19 INV3TS17UL25 | INV6TS17UL13 INV6TS17UL19 INV6TS17UL25 | INV3TS12UL09 INV3TS12UL13 INV3TS12UL19 | INV6TS12UL09 INV6TS12UL13 INV6TS12UL19 |
探测器 | ||||
类型 | 长波红外非致冷焦平面阵列 | |||
分辨率 | 384x288 / 640x480 | |||
像元尺寸 | 17μm | 12um | ||
NETD | <50mk@30°C, f1.0 | |||
帧频 | 50Hz/25Hz | |||
工作光谱 | 8-14μm | |||
视频显示处理 | ||||
非均匀校正 | 挡片 | |||
视频输出 | H264视频码流，千兆以太网（自适应百兆） | |||
图像极性 | 黑热/白热/褐色/红热/铁红/彩虹 | |||
数字变焦 | 后续支持 | |||
亮度/对比度 | 可调节 | |||
参数校正 | 辐射率0.01~1可调，距离、反射温度、环境温度、窗口透过率校正 | |||
开机时间 | <5s | |||
镜头 | 13 / 19 / 25mm 可选 | 9 / 13 / 19mm 可选 | ||
热成像机芯接口 | ||||
数据接口 | RJ45（千兆以太网） | |||
通信控制 | UART/RS232 LVCMOS 2.5V-3.3V兼容 | |||
模拟视频输出 | CVBS | |||
视频码流 | H264数字视频+透传通道，支持Onvif V2.4/ SDK API接口 | |||
报警 | GPIO | |||
测温参数 | ||||
测温范围 | 工业型 -20-150℃, 10-500℃；检疫型 30-42℃ | |||
测温精度 | +-2℃或者测量值+-2%（以高为准），面阵均匀性≤1℃ | |||
报警 | 支持区间报警，支持isothermal分析 | |||
二次开发支持 | 二次校正，二次开发SDK（图像，温度数据实时显示，温度数据离线分析） | |||
供电方式 | ||||
电压范围 | 9-24V | |||
功耗 | <2.5W | |||
环境参数 | ||||
工作环境温度 | -20℃~+60℃ | |||
存储温度范围 | -45℃~+65℃ | |||
物理特性 | ||||
重量（不含镜头） | ＜168g（不含镜头） | |||
尺寸（mm） | 50x50x87（不含镜头接口） | |||
可以广泛适用于安防监控、电力电站、工业检测、石油化工、电子设计、危化品仓储等应用领域。
商业和工业安防
OEM热像仪机芯
红外测温和在线监测
森林防火预警
